البلاطة الخرسانية المجوفة: الإنتاج والتصميم والتركيب

ما هي البلاطة الخرسانية المجوفة ولماذا هي مهمة في البناء الحديث

أ بلاطة خرسانية أساسية مجوفة هو عنصر خرساني مسبق الإجهاد يتميز بفراغات طولية - عادة دائرية أو بيضاوية - تمتد عبر طوله. تعمل هذه الفراغات على تقليل الوزن الإجمالي للبلاطة بنسبة تصل إلى 40-50% مقارنة بالبلاطة الخرسانية الصلبة ذات الأبعاد المكافئة، مع الحفاظ على الأداء الهيكلي الممتاز في مقاومة الانحناء والقص والحريق. هذا المزيج يجعل الألواح المجوفة واحدة من أنظمة الأرضيات الأكثر استخدامًا على نطاق واسع في المباني التجارية والمجمعات السكنية متعددة الطوابق ومواقف السيارات والمستودعات الصناعية ومشاريع البنية التحتية في جميع أنحاء العالم.

الاستنتاج الأساسي واضح ومباشر: توفر الألواح الخرسانية المجوفة نسبة قوة إلى وزن فائقة، وسرعة تركيب سريعة، وتقليل استهلاك المواد. عندما يتم إنتاجها في منشأة حديثة مسبقة الصنع - حيث يتم صب الخرسانة بدقة، اغلاق المغناطيس ، وأسرّة الصب الآلية تحدد جودة الإنتاج - تلبي هذه الألواح باستمرار تفاوتات الأبعاد الضيقة والمواصفات الهيكلية المطلوبة. يعد فهم كيفية تصنيعها ومعالجتها وتركيبها أمرًا ضروريًا للمهندسين والمقاولين ومحترفي المشتريات الذين يبحثون عن حلول أرضيات عالية الأداء وفعالة من حيث التكلفة.

كيف يتم تصنيع الألواح الخرسانية المجوفة

يتم إنتاج الألواح الخرسانية المجوفة بشكل حصري تقريبًا في مصانع الخرسانة مسبقة الصب، وذلك باستخدام إحدى الطريقتين السائدتين: عملية البثق (الشكل المنزلق) أو عملية الصب الرطب. كل نهج له آثار محددة على نظام القوالب، وتخطيط التعزيز، والانتهاء من السطح، ودور مكونات التثبيت المغناطيسي.

طريقة البثق

في طريقة البثق، يتم شد طبقة الصب ذات الخطوط الطويلة - عادةً ما يتراوح طولها من 100 إلى 150 مترًا - باستخدام خيوط فولاذية عالية الشد قبل وضع أي خرسانة. تنتقل آلة البثق على طول السرير، مما يجبر مزيجًا خرسانيًا صلبًا وخاليًا من الركود حول الشياق التي تشكل النوى المجوفة. تتحرك الآلة بسرعة 1-2 متر تقريبًا في الدقيقة، تاركة وراءها لوحًا مستمرًا من المقطع العرضي الموحد. بعد المعالجة تحت أغطية معزولة أو في بيئة ساخنة، يتم نشر البلاطة بالماس للأطوال المطلوبة.

نظرًا لأن طبقة الصب نفسها تعمل كقالب أساسي، فإن دور مكونات قوالب صب الخرسانة المنفصلة يكون محدودًا - لكن الأشكال الجانبية والتوقفات النهائية والإدخالات المدمجة لا تزال في موضعها باستخدام اغلاق المغناطيس لتثبيت المكونات الفولاذية في مكانها على سطح طاولة الصب المغناطيسي دون الحفر أو اللحام. تحظى طريقة التثبيت غير الغازية هذه بتقدير خاص في إنتاج الخطوط الطويلة لأنها تزيل الضرر الذي يلحق بالطبقات الفولاذية باهظة الثمن وتسمح بإعادة التموضع السريع بين دورات الإنتاج.

طريقة الصب الرطب

تستخدم عملية الصب الرطب قوالب فولاذية فردية أو أنظمة قائمة على منصة نقالة يتم تجميع عناصر صب الخرسانة عليها. هنا، اغلاق المغناطيس - المعروفة أيضًا باسم مثبتات القوالب المغناطيسية أو الصناديق المغناطيسية - تلعب دورًا مركزيًا ومرئيًا للغاية. يتم وضع هذه الأجهزة على سطح المنصات الفولاذية ويتم جذبها من خلال القوة المغناطيسية لتثبيت المصاريع الجانبية والحواجز والمدخلات وأقفاص التسليح في موضع دقيق أثناء صب الخرسانة والاهتزاز. تتراوح قوى الإمساك على نطاق واسع اعتمادًا على تصميم المغناطيس، مع توصيل الوحدات المشتركة 600 كجم، 900 كجم، 1200 كجم، أو حتى 2100 كجم قوة الإمساك، التي يتم اختيارها بناءً على الوزن وأحمال الاهتزاز التي يجب أن تقاومها القوالب.

إن القدرة على تغيير موضع مغناطيسات الإغلاق خلال ثوانٍ - ببساطة عن طريق تبديل ذراع التنشيط لتحرير المجال المغناطيسي - تقلل بشكل كبير من وقت الإعداد مقارنةً بالمثبتات المثبتة بمسامير أو ملحومة. في منشأة مسبقة الصنع عالية الإنتاج تنتج ألواحًا أساسية مجوفة على نظام دائري أو منصة نقالة ثابتة، تُترجم هذه السرعة مباشرةً إلى المزيد من دورات الإنتاج لكل نوبة عمل وانخفاض تكاليف العمالة لكل وحدة.

دور مغناطيسات الإغلاق في إنتاج الألواح الأساسية المجوفة

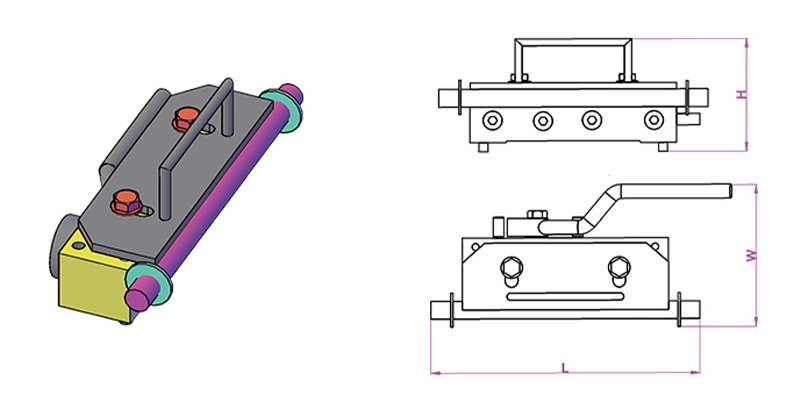

اغلاق المغناطيس هي أجهزة تثبيت مصممة هندسيًا تستخدم مغناطيسات النيوديميوم أو الفريت الدائمة المغطاة بغلاف فولاذي. عند تفعيلها، تغلق الدائرة المغناطيسية من خلال المنصة الفولاذية أو سطح الطاولة، مما يولد قوة تثبيت قوية. عند إلغاء التنشيط - عن طريق تدوير رافعة تحرك مغناطيسًا داخليًا - تفتح الدائرة ويمكن رفع الوحدة يدويًا. لا يوجد لاصق متبقي، ولا سطح تالف، ولا يتطلب أدوات خاصة.

في إنتاج البلاطة الخرسانية المجوفة، تخدم مغناطيسات الإغلاق عدة وظائف محددة:

• تأمين الأشكال الجانبية الطولية التي تحدد عرض اللوح وشكل الحافة
• تثبيت مصاريع النهاية في موضعها لتحديد طول اللوح وتشكيل السطح العلوي
• إصلاح أدوات إنشاء الحواجز في المواقع الأساسية التي تتطلب فتحات للخدمات أو الأعمدة أو المثبتات
• أnchoring cast-in inserts such as lifting loops, anchor channels, threaded sleeves, and electrical conduit brackets
• تثبيت أقفاص التسليح ضد الإزاحة أثناء اهتزاز الخرسانة عالي التردد

تعتبر العلاقة بين اختيار مغناطيس الإغلاق واهتزاز الخرسانة ذات أهمية خاصة. تمارس الخرسانة المهتزة قوى ديناميكية على القوالب التي يمكن أن تصل إلى عدة أضعاف الوزن الساكن. قد يكون مغناطيس الإغلاق المقدر بقوة إمساك ثابتة تبلغ 1200 كجم مناسبًا لنموذج يزن 80 كجم فقط عندما تكون ترددات وسعة الاهتزاز متواضعة، ولكن قد يكون نفس المغناطيس غير كاف في ظل الاهتزاز الداخلي الشديد. تقوم الشركات المصنعة ذات السمعة الطيبة بنشر بيانات الاحتفاظ التي تم اختبارها بالاهتزاز جنبًا إلى جنب مع التصنيفات الثابتة، ويعد تحديد القوة الثابتة وحدها خطأ شائعًا يؤدي إلى حركة النموذج أثناء الصب.

أنواع المغناطيس وتطبيقاتها

الأداء الهيكلي للبلاطات الخرسانية المجوفة

يتم التحكم في السلوك الهيكلي للبلاطة الخرسانية المجوفة بمستوى الإجهاد المسبق، ودرجة الخرسانة، والهندسة الأساسية، ونسبة الامتداد إلى العمق. يتم إنتاج الوحدات الأساسية المجوفة القياسية في أعماق تتراوح من 150 ملم إلى 500 ملم ، بعرض يبلغ عادة 1200 ملم. تعد الامتدادات التي تتراوح من 6 إلى 18 مترًا شائعة في الممارسة العملية، مع وصول الوحدات العميقة المصممة جيدًا إلى 20 مترًا أو أكثر في ظل ظروف التحميل الخاضعة للرقابة.

يتم تطبيق الإجهاد المسبق من خلال خيوط فولاذية عالية القوة مشدودة مسبقًا - عادةً بقوة إنتاج تبلغ 1,570 ميجا باسكال أو 1,860 ميجا باسكال - مثبتة على دعامات طبقة الصب قبل وضع الخرسانة. بعد أن تصل الخرسانة إلى قوة النقل المطلوبة (عادةً 25-30 ميجا باسكال مكعب)، يتم قطع الخيوط أو تحريرها، ويتم نقل قوة الإجهاد المسبق إلى القسم الخرساني عن طريق الرابطة. يقدم هذا تأثيرًا محدبًا (انحناء لأعلى) يعوض الانحراف جزئيًا تحت أحمال الخدمة.

الأداء النموذجي لنطاق التحميل

توضح هذه الأرقام سبب تحديد الألواح المجوفة للمسافات المتوسطة إلى الطويلة في مباني المكاتب ومواقف السيارات، حيث تكون الأحمال المفروضة من 2.5 إلى 5.0 كيلو نيوتن / متر مربع قياسية وتكون المسافات من 9 إلى 14 مترًا جذابة اقتصاديًا. يلغي الإجهاد المسبق الحاجة إلى عوارض فولاذية ثانوية في كثير من الحالات، مما يقلل من العمق الهيكلي لمنطقة الأرضية ويوفر ارتفاعًا كبيرًا - غالبًا 300-500 ملم لكل طابق - على مدى عمر مشروع متعدد الطوابق.

مقاومة الحريق

توفر الألواح الخرسانية المجوفة مقاومة متأصلة للحريق من خلال الكتلة الحرارية للخرسانة وعمق الغطاء للخيوط سابقة الإجهاد. عادةً ما يتم تحقيق لوح بقطر 200 مم مع غطاء 35 مم للنقطة الوسطى ري 120 (مقاومة الحريق الهيكلية لمدة ساعتين) تحت التعرض القياسي للحريق. الوحدات الأعمق ذات الغطاء الأكبر تحقق بسهولة REI 180 أو REI 240، وتلبي متطلبات الإشغال الأكثر تطلبًا دون حماية إضافية من الحرائق. وهذه ميزة كبيرة مقارنة ببدائل الفولاذ أو الخشب، التي تتطلب طلاءات منتفخة، أو أنظمة رش، أو تغليفًا لتحقيق تقييمات مكافئة.

أنظمة صب الخرسانة والتثبيت المغناطيسي في مصنع الخرسانة الجاهزة

لا يمكن فصل جودة البلاطة الخرسانية المجوفة عن جودة نظام صب الخرسانة المستخدم في إنتاجها. سواء كان المصنع يستخدم نظام منصات نقالة ثابتًا، أو دائريًا دوارًا، أو أسِرَّة صب ذات خطوط طويلة، فإن الدقة التي يتم بها ضبط القوالب المؤقتة وتأمينها تحدد دقة الأبعاد، وتشطيب السطح، واتساق العناصر النهائية.

أنظمة البليت كاروسيل

في دائري البليت الحديث، تتحرك المنصات الفولاذية عبر تسلسل ثابت من المحطات: التنظيف، وإعداد القالب، ووضع التعزيز، وصب الخرسانة، والاهتزاز، والمعالجة، وإزالة القوالب، ونقل العناصر. تستغرق الدورة بأكملها عادةً أكثر من 24 ساعة، مع تداول منصات متعددة في وقت واحد. في محطة إعداد القالب، يقوم المشغلون بوضع النماذج الجانبية والإدخالات باستخدامها اغلاق المغناطيس وفقًا للتخطيط الذي تم إنشاؤه بواسطة CNC أو التخطيط القائم على الرسم لكل عنصر. نظرًا لأن سطح البليت عبارة عن لوح فولاذي دقيق الأرض، فإن المغناطيس يحقق اتصالًا ثابتًا وقوة تثبيت عبر المنطقة بأكملها.

تعد مكاسب الكفاءة الناتجة عن تثبيت القوالب المغناطيسية في نظام دائري كبيرة. تشير الدراسات التي أجراها منتجو الخرسانة الجاهزة الأوروبيون باستمرار تقليل وقت إعداد القالب بنسبة 30-50% مقارنة بأنظمة التثبيت المثبتة بمسامير أو ملحومة. في مصنع ينتج ما بين 80 إلى 120 منصة نقالة يوميًا، يُترجم هذا إلى توفير ساعات العمل في كل وردية عمل وانخفاض قابل للقياس في تكلفة الإنتاج لكل متر مربع من البلاطة.

أسرَّة صب طويلة الخط للقلب المجوف المبثوق

في عملية البثق ذات الخطوط الطويلة، يتم تحقيق الوظيفة الأساسية لقوالب صب الخرسانة من خلال طبقة الصب نفسها - وهي عبارة عن سطح مسطح وناعم من الفولاذ أو مطلي بالبوليمر ينتقل عبره الطارد. ومع ذلك، يتم استخدام مغناطيس الإغلاق وأنظمة التثبيت المغناطيسي ذات الصلة لتثبيت:

• منحرفات ومنحرفات ستراند التي تحدد مسار الإجهاد المسبق
• القضبان الجانبية الطولية التي تحدد عرض البلاطة قبل بدء تشغيل الطارد
• صانعي الحظر الأساسيين الذين يقومون بإنشاء فتحات لاختراق الخدمة في مواقع محددة
• تضاف قضبان أو شبكة تقوية إلى سطح الخرسانة الرطب لتوصيلات الطبقة المركبة

يتم تقدير الطبيعة غير الغازية للتثبيت المغناطيسي بشكل خاص على الأسِرَّة ذات الخطوط الطويلة، حيث يجب أن يظل السطح سليمًا عبر آلاف دورات الإنتاج. إن أي حفر أو حفر سطحية ناتجة عن الحفر أو اللحام تصبح مصدرًا لتسرب الجص والالتصاق، مما يزيد من قوة إزالة القوالب وعيوب السطح على باطن البلاطة النهائية.

اختيار مغناطيس الإغلاق الصحيح

يتطلب اختيار مغناطيس الإغلاق الصحيح لتطبيق إنتاج لوح مجوف محدد مراعاة عدة عوامل تتجاوز مجرد مطابقة قوة التثبيت لتكوين الوزن:

• سمك البليت أو الطاولة: تم تصميم المغناطيس للعمل بسماكات محددة من الفولاذ (عادةً 10-25 مم). رقيقة جدًا والدائرة المغناطيسية غير مكتملة؛ سميكة جدًا وتنخفض قوة الإمساك بشكل كبير.
• طريقة اهتزاز الخرسانة: تولد هزازات الطاولة الخارجية قوى ديناميكية أعلى من هزازات الإبرة الداخلية. تحتاج المغناطيسات في الأنظمة المهتزة خارجيًا إلى قوى احتجاز ذات تصنيف أعلى - غالبًا ما تكون 1.5 إلى 2 ضعف المتطلبات المحسوبة بشكل ثابت.
• ضغط المياه العذبة ورأس الخرسانة: في العناصر الطويلة أو حيث يتم وضع الخرسانة بسرعة، يمكن أن يتجاوز الضغط الهيدروليكي على القوالب حسابات الوزن البسيطة. يجب أن يقاوم المغناطيس قوة الرفع الرأسية والضغط الجانبي.
• مادة الشكل والهندسة: تنقل الأشكال الفولاذية القوة المغناطيسية مباشرة؛ تتطلب أشكال الألومنيوم أو البلاستيك ألواح قاعدة فولاذية لتعمل كوسيط بين المغناطيس والمواد غير المغناطيسية.
• بيئة التشغيل: قد تتطلب المصانع ذات الرافعات العلوية أو المحركات الكهربائية أو غيرها من المصادر الكهرومغناطيسية مغناطيسات ذات أغلفة محمية لمنع التعطيل أو التداخل غير المقصود.

تقدم الشركات المصنعة الرائدة - بما في ذلك Ratec وHalfen وSommer وغيرها - الدعم الهندسي لاختيار المغناطيس وتنشر أوراق بيانات فنية مفصلة ذات قوة تثبيت ثابتة، وقوة تم اختبارها للاهتزاز، ونطاق درجة حرارة التشغيل، وعمر الدورة (عادةً ما يتم تصنيفها لـ 500.000 إلى 1.000.000 دورة تنشيط قبل أن تتطلب المكونات الداخلية الفحص).

نقل ومناولة وتركيب الألواح الأساسية المجوفة

بمجرد صب الألواح الخرسانية المجوفة ومعالجتها ونشرها حسب الطول، يجب رفعها ونقلها وتركيبها بعناية. تم تحسين القسم مسبق الإجهاد من أجل الانحناء الإيجابي في اتجاه الامتداد؛ يمكن أن يؤدي التعامل غير الصحيح الذي يؤدي إلى انحناء سلبي أو تحميل عرضي إلى حدوث تشقق في الوجه المضغوط مسبقًا (السطح) - وهو ضرر يصعب اكتشافه وقد يضر بالأداء الهيكلي.

متطلبات الرفع والنقل

يجب رفع الألواح الأساسية المجوفة باستخدام المشابك المصممة لهذا الغرض أو ترتيبات الحزم والموزعات التي تطبق الحمل عند نقاط داخل منطقة الرفع التصميمية - عادةً لا تزيد عن L/5 من كل طرف، حيث L هو طول اللوحة. بالنسبة للألواح التي يزيد طولها عن 10 أمتار، يعد الرفع بثلاث أو أربع نقاط باستخدام عارضة الموزعة ممارسة قياسية للتحكم في لحظات الانحناء.

في الموقع، يتم تثبيت الألواح بواسطة الرافعة مباشرة على العوارض أو الجدران أو الحواف الداعمة. يجب أن يفي طول المحمل عند كل طرف بالحد الأدنى من المتطلبات — عادةً 75 ملم على الدعامات الفولاذية أو الخرسانية مسبقة الصب و100 ملم على الخرسانة أو الخرسانة في الموقع — لضمان النقل المناسب للحمل ومنع التشظي النهائي تحت أحمال الخدمة. يتم استخدام وسادات تحمل النيوبرين أو الملاط لتوزيع إجهاد التلامس واستيعاب تفاوتات الأبعاد.

حشو المفاصل الطولية

أdjacent hollow core slabs in a floor are connected by grouting the longitudinal joints between units. The grout — typically a Portland cement mix with a low water-cement ratio — fills the tapered or keyed joint and, once hardened, transfers horizontal shear between units, enabling the floor to act as a diaphragm. In seismic design, this diaphragm action is critical for distributing lateral forces to the vertical structural system. The grout is often reinforced with longitudinal tie bars placed in the open cores at the edges and grouted in, providing continuity reinforcement across the joint.

تعتمد دقة المفصل الطولي جزئيًا على مدى دقة شكل الحافة أثناء الصب - وهي نقطة أخرى حيث اغلاق المغناطيس تؤثر ملحقات التثبيت المغناطيسي ذات الصلة بشكل مباشر على جودة الأرضية المثبتة. يمكن للشكل الذي يتحرك بمقدار 3-5 مم أثناء الصب أن ينتج هندسة مشتركة يصعب حشوها بالكامل، مما يترك فراغات تقلل من انتقال القص ومقاومة الماء.

طبقة الخرسانة في الموقع

يتم تحديد العديد من الأرضيات المجوفة الأساسية بطبقة خرسانية هيكلية في الموقع، يبلغ سمكها عادة 50-75 مم، ويتم صبها فوق الوحدات مسبقة الصب بعد التثبيت. تخدم هذه الطبقة أغراضًا متعددة:

• يعمل على تسوية سطح الأرضية، وتعويض الحدبة التفاضلية بين الألواح المجاورة
• إنه يخلق حاجزًا قويًا من خلال ربط جميع الوحدات ببلاطة معززة مستمرة
• فهو يسمح بدمج ذراع تسوية الأرضية، أو التدفئة الأرضية، أو الخدمات ضمن عمق الطبقة العلوية
• عندما يتم تصميمه بشكل مركب، فإنه يزيد من العمق الهيكلي والقدرة على تحميل الأرضية

يتم ترك السطح العلوي للألواح المجوفة الناتجة عن البثق خشنًا عمدًا - حيث تترك عملية البثق نسيجًا مموجًا أو مخططًا يوفر رابطة ميكانيكية للطبقة العلوية. تتطلب وحدات الصب الرطب إعداد السطح (عادةً السفع بالخردق أو الخدش الميكانيكي) لتحقيق قوة ربط مكافئة، مما يضيف خطوة إنتاج والتكلفة المرتبطة بها.

الاستدامة والكفاءة المادية للألواح الخرسانية المجوفة

تواجه صناعة البناء والتشييد ضغوطًا متزايدة لتقليل استهلاك الكربون والمواد. تقارن الألواح الخرسانية المجوفة بشكل إيجابي مع أنظمة الأرضيات البديلة في العديد من مقاييس الاستدامة، خاصة عند أخذ دورة الحياة الكاملة في الاعتبار.

انخفاض حجم الخرسانة والصلب

عن طريق إزالة الخرسانة من المنطقة الأساسية - حيث لا تساهم إلا قليلاً في مقاومة الانحناء - يتم استخدام إنتاج النواة المجوفة 30-45% خرسانة أقل لكل متر مربع من لوح صلب مكافئ بنفس الامتداد وسعة الحمولة. إن استخدام الفولاذ عالي القوة المسبق الإجهاد (1860 ميجا باسكال) بدلاً من حديد التسليح الطري التقليدي (500 ميجا باسكال) يعني أن الوزن الإجمالي للفولاذ لكل وحدة مساحة قد انخفض أيضًا بشكل كبير: يمكن أن يستخدم البلاطة الأساسية المجوفة فقط 2-4 كجم / م² من حبلا الإجهاد المسبق، مقارنة بـ 8-15 كجم / م² من شريط التسليح في بلاطة معززة تقليدية مصممة لنفس الأداء.

يؤدي هذا التخفيض في المواد إلى تقليل الكربون الموجود في هيكل الأرضية بشكل مباشر. تشير أرقام الصناعة إلى أن البلاطة المجوفة النموذجية بقطر 265 مم تحتوي على كربون متجسد تقريبًا 100-130 كجم من مكافئ ثاني أكسيد الكربون/م² ، مقارنة بـ 160-200 كجم من مكافئ ثاني أكسيد الكربون/م² للبلاطة المسطحة الصلبة في الموقع ذات القدرة الهيكلية المماثلة.

إنتاج المصانع والحد من النفايات

يعمل إنتاج المصنع في ظل ظروف خاضعة للرقابة على تقليل هدر المواد الناتج عن الإفراط في الطلب والانسكابات وإعادة العمل. عادةً ما تصل نسبة النفايات الخرسانية في مصنع مسبق الصب تتم إدارته بشكل جيد إلى 1-3% من حجم الإنتاج، مقارنة بـ 5-10% أو أكثر في الموقع التقليدي. إن استخدام المغناطيسات والأشكال الفولاذية القابلة لإعادة الاستخدام يقلل بشكل أكبر من هدر القوالب؛ يمكن إعادة استخدام القالب الفولاذي عالي الجودة المستخدم مع التثبيت المغناطيسي لآلاف دورات الإنتاج، في حين يتم عادةً التخلص من القوالب الخشبية في الموقع في الموقع بعد عدد قليل من الاستخدامات.

اعتبارات نهاية الحياة

أt end of life, hollow core concrete slabs can be broken down and recycled as aggregate for road sub-base, fill material, or — in more advanced recycling streams — reprocessed into concrete aggregate. The prestressing strand can be recovered and recycled as scrap steel. Neither process is perfect, and some embodied carbon is lost in demolition and transport, but the relative simplicity of the material composition (concrete plus steel) makes hollow core slabs more straightforward to recycle than composite systems involving multiple bonded materials.

التطبيقات الشائعة وأمثلة المشروع

يتم تحديد الألواح الخرسانية المجوفة عبر مجموعة واسعة من أنواع المباني وتطبيقات البنية التحتية. وينبع تنوعها من النطاق الواسع من الأعماق المتاحة، والقدرة على استيعاب اختراقات الخدمة والتثبيتات المصبوبة (يتم وضعها بدقة باستخدام مثبتات القوالب المغناطيسية أثناء الإنتاج)، وتوافقها مع مجموعة متنوعة من الهياكل الداعمة.

المباني السكنية متعددة الطوابق

في البناء السكني، تعد الألواح الأساسية المجوفة مقاس 200-265 مم والتي تمتد من 5 إلى 9 أمتار بين الجدران أو الحزم الحاملة من المواصفات القياسية في جميع أنحاء هولندا والدول الاسكندنافية وأوروبا الوسطى والمملكة المتحدة. يمكن لمبنى سكني مكون من 15 طابقًا يستخدم أرضيات أساسية مجوفة مسبقة الصب أن يكون مانعًا للماء خلال 8-12 أسبوعًا من الطابق الأرضي، مقارنة بـ 20-30 أسبوعًا لهيكل خرساني مكافئ في الموقع. يناسب مخطط الأرضية العادي للمباني السكنية العرض الموحد ونطاق الامتداد القياسي للوحدات الأساسية المجوفة بشكل جيد.

مباني المكاتب التجارية

تتطلب المباني المكتبية مسافات أطول لتحقيق المرونة في المخطط المفتوح، عادةً من 9 إلى 14 مترًا. تم تصميم الألواح الأساسية المجوفة العميقة (320-400 ملم) ذات مستويات الإجهاد المسبق العالية لتحمل الأحمال المفروضة من 3.5 إلى 5.0 كيلو نيوتن / متر مربع على هذه الامتدادات دون عوارض ثانوية. يتم ترك السطح المكشوف للألواح الأساسية المجوفة - المسطحة والسلسة بطبيعتها من عملية البثق أو الصب الرطب - مرئيًا بشكل متزايد كميزة تصميمية، مما يتجنب تكلفة الأسقف المعلقة ويكتسب فوائد الكتلة الحرارية التي تقلل من أحمال التبريد القصوى بنسبة 15-25٪ في المباني ذات التهوية الطبيعية أو ذات الأوضاع المختلطة المصممة جيدًا.

مواقف السيارات

تعد مواقف السيارات متعددة الطوابق واحدة من أكثر البيئات تطلبًا للخرسانة مسبقة الصب: تمتد المسافات من 15 إلى 18 مترًا، وقد تصل أحمال العجلات المركزة إلى 30 إلى 60 كيلو نيوتن لكل محور، ويتعرض الهيكل لأملاح إزالة الجليد، ودورات ذوبان الجليد والتجميد، والرطوبة. عادةً ما تكون الألواح الأساسية المجوفة في تطبيقات مواقف السيارات عمق 400-500 ملم يتم إنتاجه بدرجات خرسانية عالية (C50/60 أو أعلى) ونسب منخفضة من الماء إلى الأسمنت لتحقيق أقصى قدر من المتانة. تتطلب الشبكات الرقيقة بين النوى تصميمًا دقيقًا لخليط الخرسانة - الحد الأقصى لحجم الركام المنخفض، وقابلية التشغيل الكافية - والضغط الدقيق، والذي يتم تسهيله من خلال بيئة الإنتاج الخاضعة للرقابة وأنظمة مراقبة الجودة في مصنع الخرسانة الجاهزة.

المباني الصناعية والتخزينية

تستخدم المستودعات ومراكز التوزيع ومرافق التصنيع ألواحًا مجوفة في طوابق الميزانين وأرصفة تحميل مرتفعة وأرضيات مدعومة بالأرض على أغطية الركائز. في هذه التطبيقات، تؤدي القدرة على التثبيت المسبق لمآخذ الرفع المصبوبة، وقنوات التثبيت لأنظمة الأرفف، والقناة الكهربائية - وكلها موضوعة باستخدام مثبتات صب الخرسانة المغناطيسية أثناء إنتاج المصنع - إلى تقليل تكاليف التثبيت في الموقع ومخاطر البرنامج بشكل كبير.

مراقبة الجودة ومعايير الألواح الخرسانية المجوفة

يجب أن تتوافق الألواح الخرسانية المجوفة المنتجة في أوروبا مع إن 1168:2005 أ3:2011 — معيار المنتج الموحد للبلاطات الخرسانية المجوفة مسبقة الصب. تحدد هذه المواصفة القياسية متطلبات الأداء للمقاومة الهيكلية، ومقاومة الحريق، والمواد الخطرة، وتفاوتات الأبعاد، والأداء الصوتي، إلى جانب متطلبات التحكم في إنتاج المصنع، والاختبار، وعلامة CE.

تتضمن تفاوتات الأبعاد الرئيسية بموجب EN 1168 ما يلي:

• الطول: ±20 مم للألواح التي يصل طولها إلى 6 أمتار؛ ±0.3% من الطول للألواح التي يزيد طولها عن 6 أمتار
• العرض: ±5 ملم
• العمق: ±5 ملم
• الاستقامة: ≥L/600، الحد الأقصى 20 مم
• تربيع الأطراف: ≥10 مم
• الحدبة: 15/−5 مم للألواح حتى 12 مترًا

أchieving these tolerances consistently depends on the quality of the entire production chain — from mix design and concrete batching, through strand tensioning accuracy, to formwork setting and post-casting inspection. The use of shuttering magnets and related magnetic positioning systems contributes to dimensional accuracy by eliminating the positional drift that occurs with conventional bolted forms under vibration, and by enabling rapid, precise repositioning when setting layouts change.

بالإضافة إلى تفاوتات الأبعاد، تتطلب EN 1168 ومعايير تصميم الكود الأوروبي الداعمة (EN 1992-1-1، EN 1992-1-2) التحقق الهيكلي التفصيلي الذي يغطي الثني والقص واللكم وتثبيت النهاية ومقاومة الحريق. تتضمن عملية تصميم الأرضية الأساسية المجوفة تحديد الحد الأقصى للامتداد للحمل المطلوب، واختيار عمق اللوح المناسب وترتيب الخيوط من جداول أحمال الشركة المصنعة، والتحقق من طول المحمل، والتحقق من عمل الحجاب الحاجز للأرضية الملاطة، وتنسيق اختراقات الخدمة مع المهندس الإنشائي.

مقارنة الألواح الأساسية المجوفة بأنظمة الأرضيات البديلة

يتطلب الاختيار بين الألواح الخرسانية المجوفة وأنظمة الأرضيات المتنافسة وزن الأداء الهيكلي وسرعة البرنامج والتكلفة والاستدامة وقيود الموقع. لا يوجد نظام واحد يفوز في كل معيار، ولكن الألواح الأساسية المجوفة لها مزايا واضحة في سيناريوهات محددة.

توفر النوى نفسها ميزة مفيدة لخدمات البناء: في بعض أساليب التصميم، يتم استخدام الفراغات الطولية كمجاري هواء للتدفئة أو التبريد أو التهوية، وتمرير الهواء المكيف عبر البلاطة لخدمة المساحة المشغولة واستخدام الكتلة الحرارية للخرسانة للتلطيف. تم تنفيذ نهج نظام البناء المنشط حرارياً (TABS) هذا في العديد من مشاريع المكاتب في أوروبا الوسطى، مع تخفيضات قابلة للقياس في ذروة الطلب على التبريد تصل إلى 30-40% مقارنة بالأنظمة الهوائية التقليدية.

اعتبارات عملية للمحددين والمقاولين

يتطلب تحديد أو شراء الألواح الخرسانية المجوفة المشاركة مع الشركة المصنعة في وقت مبكر من عملية التصميم. على عكس الخرسانة في الموقع، والتي يمكن تعديلها في الموقع، يتم تثبيت أبعاد الألواح المجوفة في المصنع. إن التغييرات بعد الإنتاج - مثل القطع والتثبيتات الإضافية وتعديلات التعزيز - ممكنة من الناحية الفنية ولكنها مكلفة وتستغرق وقتًا طويلاً. يعد الحصول على تدفق المعلومات بشكل صحيح في مرحلة التصميم أمرًا بالغ الأهمية.

المعلومات المطلوبة في مرحلة التصميم

• الأحمال الهيكلية: الوزن الذاتي، والأحمال المتراكبة (ذراع التسوية، والفواصل، والتشطيبات)، والأحمال المفروضة (فئة الإشغال)، وأي أحمال مركزة من تثبيتات المصنع أو التخزين أو الكسوة
• نطاق واضح وظروف تحمل عند كل دعم، بما في ذلك أي دعامات غير متوازية أو هندسة منحرفة
• فئة مقاومة الحريق المطلوبة لمنطقة الأرضية
• الموقع والحجم والإطار لجميع عمليات اختراق الخدمة، بما في ذلك الأكمام الكهربائية والميكانيكية وأنابيب الصرف والأعمدة الهيكلية التي تمر عبر الأرضية وفتحات عمود الرفع
• المثبتات المصبوبة المطلوبة: قنوات التثبيت، ومآخذ الرفع، ومسامير الربط، وقواعد القناة - يتم وضعها جميعًا باستخدام مثبتات صب الخرسانة المغناطيسية ويتم صبها أثناء إنتاج المصنع
• أcoustic performance requirements, particularly for residential or mixed-use projects where impact and airborne sound must meet regulatory standards
• حدود الانحراف وتوقعات الحدبة، خاصة عندما يتم تطبيق التشطيبات الهشة (البلاط، التيرازو) مباشرة على سطح البلاطة

تنسيق الموقع للتثبيت

في الموقع، يتطلب تركيب الألواح الأساسية المجوفة تنسيق سعة الرافعة، وطرق الوصول، والدعم المؤقت (إذا كان ذلك مطلوبًا بواسطة التصميم الهيكلي)، وتسلسل الحشو، وصب الطبقة العلوية، وتفاصيل التوصيل الهيكلي. غالبًا ما تكون قدرة الرافعة هي العائق الحاسم : بلاطة مجوفة بقطر 400 مم وطول 12 مترًا وعرض 1.2 مترًا تزن حوالي 5000-5500 كجم. في موقع حضري مقيد حيث يؤدي وصول الرافعة إلى تقليل قدرة الرفع، قد يتطلب ذلك تقليل طول اللوحة أو تحديد وحدة أخف - وهو قرار يتتالي إلى تصميم هيكل الامتداد والتحميل والدعم.

يجب أن يتبع حشو المفاصل مواصفات الشركة المصنعة بدقة. يؤدي استخدام الجص المبلل جدًا إلى إنشاء مفصل مسامي وضعيف وعرضة للتشقق؛ جاف جدًا وقد لا يملأ مقطع المفصل المدبب بالكامل، مما يترك فراغات. ينبغي تخطيط الحشو المشترك في المساحات الأرضية الكبيرة كعملية مستمرة، مع وجود عدد كاف من الموظفين وقدرة الخلط لتجنب المفاصل الباردة خلال عملية مشتركة واحدة.

فحوصات ما بعد التثبيت

أfter installation and grouting, the completed hollow core floor should be inspected for:

• الحدبة التفاضلية بين الوحدات المتجاورة — مقبولة في حدود ±5 مم بدون سطح؛ إذا كان أكبر، فقد تكون هناك حاجة إلى عمق إضافي لذراع التسوية لتحقيق سطح مستو
• اكتمال الجص في جميع المفاصل الطولية والعرضية
• نهاية تحمل كفاية في جميع الدعامات
• حالة الإدخالات المصبوبة - يجب الإبلاغ عن أي إدخالات تالفة أو تم وضعها في مكان خاطئ ومعالجتها قبل تطبيق الطبقة العلوية أو التشطيبات
• أbsence of handling damage: cracking at slab ends, spalling at bearing areas, or longitudinal cracking in the webs that may indicate transport or erection damage

الابتكارات في تكنولوجيا الألواح الأساسية المجوفة وأنظمة صب الخرسانة المغناطيسية

تستمر صناعة الخرسانة مسبقة الصب في تطوير كل من منتج البلاطة الأساسية المجوفة وأنظمة الإنتاج المستخدمة لتصنيعها. هناك العديد من مجالات التطوير النشطة الجديرة بالملاحظة بالنسبة لأولئك الذين يتخذون قرارات الاستثمار على المدى الطويل في البنية التحتية.

خرسانة فائقة الأداء في إنتاج النواة المجوفة

تجري الأبحاث حول الخرسانة فائقة الأداء (UHPC) للتطبيقات الأساسية المجوفة في العديد من برامج الأبحاث الأوروبية والآسيوية. يمتزج UHPC مع قوة ضغط تتراوح بين 150-200 ميجا باسكال مما يسمح بتقليل سمك الشبكة بشكل أكبر، مما يقلل الوزن الذاتي مع الحفاظ على قدرة القص. يتمثل تحدي الإنتاج في أن UHPC غير متوافق مع معدات البثق القياسية - حيث يتطلب تعزيز الألياف ولزوجة المزيج طرق صب معدلة - ودور اغلاق المغناطيس and precision magnetic formwork systems في وضع القوالب الأرق والأكثر دقة يصبح أكثر أهمية.

أutomation and Robotics in Formwork Setting

يقدم العديد من الشركات المصنعة للمعدات مسبقة الصب الآن أنظمة إعداد قوالب صب الخرسانة الآلية التي تقرأ تخطيط العنصر من نموذج BIM وتضع النماذج الجانبية ومحطات النهاية والإدراج تلقائيًا على سطح منصة التحميل. تستخدم هذه الأنظمة عادةً الروبوتات العملاقة مع أنظمة الرؤية لاختيار مكونات صب الخرسانة ووضعها باستخدام اغلاق المغناطيس كآلية التثبيت النهائية - يقوم الروبوت بوضع النموذج، ويتم تنشيط المرساة المغناطيسية لتثبيته في مكانه. أبلغ المتبنون الأوائل لهذه الأنظمة عن دقة ضبط القالب تبلغ ±1-2 مم وأوقات دورات أقل بكثير من الإعداد اليدوي، مع جودة متسقة وتقليل إجهاد المشغل.

التكامل الرقمي والإنتاج الذكي

تعمل المصانع الحديثة الجاهزة بشكل متزايد على دمج تقنية التوأم الرقمي - نموذج افتراضي في الوقت الفعلي لأرضية الإنتاج - مع أنظمة مراقبة الجودة، وإدارة المخزون، والخدمات اللوجستية. يتم تعيين رمز QR فريد أو علامة RFID لكل عنصر عند نقطة الإنتاج، لربط سجله الرقمي بالدفعة المحددة من الخرسانة، ومجموعة الجدائل، ومواضع الإدخال الثابتة بالمغناطيس، ونتائج فحص الأبعاد. إن إمكانية التتبع هذه مطلوبة بشكل متزايد من قبل المقاولين الرئيسيين والعملاء في المشاريع المعقدة التي تتطلب المساءلة الهيكلية على مدى عمر تصميم المبنى الذي يتراوح بين 50 إلى 100 عام.

تشكل دقة تثبيت القوالب المغناطيسية - جنبًا إلى جنب مع فحوصات الجودة بالمسح الضوئي بالليزر للعنصر النهائي قبل الإرسال - جزءًا من سلسلة الجودة الرقمية هذه. يتم إرسال البلاطة التي تجتاز جميع اختبارات الأبعاد وسجلات قوة الخرسانة والفحص البصري مع سجل إنتاج كامل يمكن الوصول إليه عن طريق مسح QR في الموقع، مما يمكّن المهندس الإنشائي أو مالك المبنى من التحقق من الامتثال دون الاعتماد فقط على الشهادات الورقية.
