ال نظام قنوات ما بعد الشد هو مكون هيكلي أساسي في هندسة الخرسانة سابقة الإجهاد الحديثة، ويشمل القنوات المعدنية المموجة، والقنوات البلاستيكية، وأنظمة التثبيت، والقارنات، والملحقات المرتبطة بها المستخدمة لإيواء وحماية الأوتار سابقة الإجهاد بعد وضع الخرسانة. تعتبر هذه الأنظمة أساسية للجسور والمباني الشاهقة وهياكل مواقف السيارات والألواح الكبيرة حيث يعد التحكم في الانحراف والتشقق أمرًا بالغ الأهمية. سواء كانت من الفولاذ المجلفن أو من البولي إيثيلين عالي الكثافة (HDPE)، فإن سلامة القناة تتحكم بشكل مباشر في الأداء طويل المدى لأي هيكل بعد الشد.
كيف يعمل نظام مجاري ما بعد الشد فعليًا
في مرحلة ما بعد الشد، يتم صب الخرسانة حول قناة تم وضعها مسبقًا. بعد أن تصل الخرسانة إلى القوة الكافية – عادة 75-80% من قوة الضغط التصميمية - يتم تمرير خيوط أو قضبان فولاذية عبر القناة ويتم شدها باستخدام الرافعات الهيدروليكية. يتم بعد ذلك نقل قوة الوتر إلى الخرسانة من خلال ألواح التثبيت عند كل طرف.
ال duct performs three distinct roles during a structure's life:
- أثناء البناء: يحافظ على شكل الوتر ويمنع دخول الخرسانة.
- أثناء الشد: يعمل بمثابة دليل منخفض الاحتكاك بحيث تنتقل قوى الشد بكفاءة.
- بعد الحشو: يقوم بربط الوتر بالخرسانة المحيطة، مما يؤدي إلى إنشاء نظام مركب.
ال friction coefficient between tendon and duct wall — typically μ = 0.18–0.25 للقنوات المعدنية و μ = 0.12–0.17 للقنوات البلاستيكية — هي واحدة من معلمات التصميم الأكثر أهمية، والتي تؤثر بشكل مباشر على الإجهاد المسبق الفعال الذي يتم تسليمه على طول العضو.
معاملات الاحتكاك النموذجية حسب نوع القناة
مقارنة معامل الاحتكاك - تشير القيم المنخفضة إلى كفاءة أفضل للأوتار
أنواع مجاري الهواء وأين ينتمي كل منها
يعتمد اختيار نوع القناة المناسب على ظروف التعرض وحجم المشروع وطريقة الحشو ومتطلبات المتانة. فيما يلي تفصيل عملي يستخدمه المهندسون الإنشائيون والمقاولون في مشاريع البنية التحتية الكبرى:
| نوع القناة | مادة | تطبيق نموذجي | سمك الجدار |
|---|---|---|---|

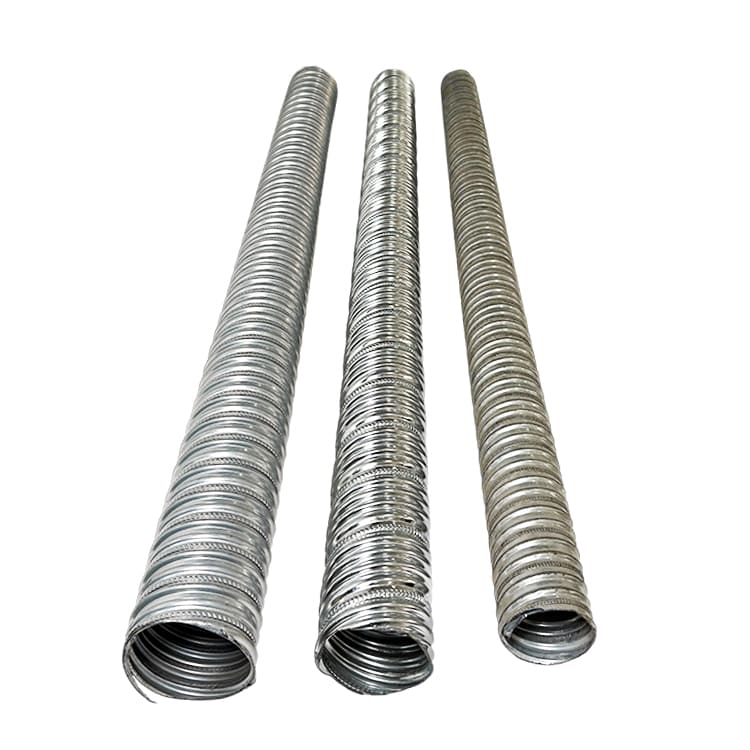

| جولة المموج | الصلب المجلفن | الجسور، الحزم | 0.28-0.40 ملم |
| مسطحة/بيضاوية مموجة | الصلب المجلفن | ألواح، لوحات مسطحة | 0.28-0.35 ملم |
| جولة HDPE | البولي ايثيلين عالي الكثافة | البيئة البحرية العدوانية. | 2.5-4.0 ملم |
| HDPE شبه جامدة | HDPE / طاعون المجترات الصغيرة | الجسور القطاعية | 3.0-5.0 ملم |
أحد التفاصيل التي غالبًا ما يتم التغاضي عنها في الموقع: يجب أن تحافظ قارنات التوصيل على نفس القطر الداخلي لجسم القناة و must be watertight before grouting. Loose or misaligned couplings are among the top three causes of grout voids found during post-construction inspection.
الطلب في السوق ونمو الصناعة
لقد أدى الاستثمار العالمي في البنية التحتية إلى نمو ثابت في تطبيقات ما بعد التوتر. ال post-tensioning systems market was valued at approximately USD 1.8 billion in 2023 و is expected to grow at a CAGR of around 5.6% through 2030, led by Asia-Pacific bridge construction and North American parking and building rehabilitation projects.
حجم سوق أنظمة ما بعد الشد (مليار دولار أمريكي، تقديري)
اتجاه نمو السوق العالمي المقدر (المصادر: تقارير الصناعة، 2021-2027)
ال demand surge is particularly visible in Southeast Asia and the Middle East, where large infrastructure programs favor bonded post-tensioning — which requires a reliable, durable duct system as its backbone.
Ningbo Wewin Magnet Co., Ltd وقدرات التوريد
لا تقتصر جودة التصنيع في أنظمة مجاري الهواء اللاحقة الشد على المنتج النهائي فحسب، بل تتعلق أيضًا بالاتساق عبر الدفعات الكبيرة، وتفاوتات الأبعاد، والقدرة على التسليم في الموعد المحدد عندما لا يستطيع الجسر أو المشروع الشاهق الانتظار.
10
سنوات من الخبرة في التصنيع في مجال تشكيل المعادن الدقيقة وإنتاج مجاري الهواء
مخزون كبير
يحتفظ مستودع المصنع بمخزون كبير، مما يتيح تلبية الطلبات الكبيرة في الوقت المناسب دون تأخير في المهلة الزمنية
مدفوعة بالبحث والتطوير
يقوم فريق التصميم والتطوير الداخلي بتحديث هندسة مجاري الهواء وطرق الاقتران ودرجات المواد بشكل مستمر
ما يميز Ningbo Wewin في هذا القطاع هو مزيج من سعة مستودعات كبيرة الحجم وتطوير منتج نشط . في مشاريع ما بعد التوتر، لا يشكل نقص المواد في منتصف عملية البناء إزعاجًا بسيطًا - فهو يعطل العمل الهيكلي الذي يتضمن الخرسانة المشكلة الموجودة بالفعل. تم تصميم نموذج المستودع في Wewin خصيصًا لاستيعاب الطلبات الكبيرة من المقاولين الذين لديهم نوافذ تسليم مضغوطة.
على مدى أكثر من عقد من الزمن، ساهمت بيانات التصنيع المتراكمة من عمليات الإنتاج في تحسين التصميم - تفاوتات أكثر صرامة في الميل الحلزوني على القنوات المموجة، وتحسين هندسة إغلاق قارنة التوصيل، وتحسين توحيد الجلفنة. هذه هي أنواع التحسينات الإضافية التي تأتي فقط من تجربة الإنتاج المستدامة والمركزة.
ملف قدرة التصنيع - Ningbo Wewin
ملف تعريف القدرة الذي تم تقييمه ذاتيًا عبر ستة أبعاد تصنيعية
مراقبة الجودة في إنتاج مجاري الهواء - ما يهم بالفعل
في أ نظام قنوات ما بعد الشد نادرًا ما تعلن حالات الفشل عن نفسها أثناء التثبيت. تظهر بعد سنوات على شكل تصفيح، أو تآكل في الأوتار، أو تشقق هيكلي. ولهذا السبب فإن مراقبة الجودة في مرحلة التصنيع غير قابلة للتفاوض.
معدل نجاح الفحص حسب المعلمة (دفعة الإنتاج النموذجية)
معدلات نجاح فحص مراقبة الجودة عبر معايير الإنتاج الرئيسية
الأسئلة المتداولة
ما هو الفرق بين القنوات المستعبدة وغير المرتبطة بعد الشد؟
في الأنظمة المربوطة، يتم حشو القناة بعد الضغط، مما يؤدي إلى ربط الوتر بشكل دائم بالخرسانة المحيطة - وهذا هو المعيار للجسور والبنية التحتية. في الأنظمة غير المرتبطة، يتم تشحيم الوتر وتغليفه بشكل فردي، دون الحاجة إلى ملء القناة؛ هذا النهج شائع في ألواح البناء. يختلف نظام مجاري الهواء نفسه - صلابته وقطره وختمه - بشكل كبير بين التطبيقين.
هل يمكن استخدام القنوات الفولاذية المجلفنة في البيئات البحرية أو الساحلية؟
بالنسبة لبيئات الكلوريد العدوانية، يُفضل بشدة استخدام قنوات HDPE أو PPR فوق الفولاذ المجلفن. يوفر الفولاذ المجلفن حاجزًا من الزنك، ولكن في البيئات ذات الرطوبة العالية والمثقلة بالأملاح، يتحلل الطلاء بشكل أسرع من المتوقع، مما يخلق مسارات لدخول الرطوبة والكلوريد التي تهاجم حبلا الإجهاد المسبق. تفرض العديد من سلطات الطرق السريعة الساحلية الآن قنوات بلاستيكية لجميع عناصر البنية التحتية الموجودة أسفل مستوى سطح السفينة.
كيف يمكنك تحديد قطر القناة الصحيح لوتر معين؟
ال industry rule of thumb is that the duct's internal cross-sectional area should be at least ضعف المساحة الصافية لمجموعة الأوتار يضم. على سبيل المثال، يتطلب الوتر المكون من 12 جديلة (12 × 140 مم² = 1680 مم²) قناة بمساحة داخلية لا تقل عن 3360 مم²، أي ما يعادل قطر داخلي يبلغ 65 مم تقريبًا. يعد هذا الارتفاع ضروريًا لاختراق الجص وحركة الأوتار أثناء الضغط.
ما الذي يسبب فراغات الجبس في مجاري ما بعد الشد وكيف يمكن تجنبها؟
تنجم فراغات الجص في أغلب الأحيان عن: عدم كفاية وضع فتحة التهوية في نقاط عالية على طول مجرى القناة، أو تراكم الماء النازف، أو مجموعة الجص المبكرة، أو القارنات التالفة/غير المحاذاة. تشمل التدابير الوقائية استخدام خلطات الجص منخفضة النزف (النزف أقل من 0.1% وفقًا لمعيار ASTM C940)، وتركيب فتحات التهوية في جميع قمم القطاعات، وحقن الضغط إلى مستوى لا يقل عن 100 درجة مئوية. 0.5 ميجا باسكال و holding pressure for a minimum of 60 seconds before sealing.
هل تؤثر درجة تمويج القناة على السلوك الهيكلي؟
نعم، بشكل ملحوظ. تزيد درجة التموج الأكثر إحكامًا من التشابك الميكانيكي بين الجص المتصلب وجدار القناة، مما يحسن نقل الحمل بعد الربط. ومع ذلك، فإنه يزيد أيضًا من الاحتكاك أثناء الإجهاد. تستهدف معظم المواصفات درجة 15-30 ملم للقنوات المموجة المستديرة، متوازنة بين أداء الاحتكاك وكفاءة السندات بعد الحشو.
كيف تتعامل Ningbo Wewin مع الطلبات الكبيرة أو العاجلة؟
تحتفظ Wewin بمستودع مصنع مخصص يحتوي على مخزون كبير من السلع تامة الصنع عبر أحجام مجاري الهواء القياسية. بالنسبة للمقاولين الذين يواجهون فترات تسليم قصيرة - وهو سيناريو شائع في إعادة تأهيل الجسور أو مشاريع البناء سريعة المسار - فهذا يعني أنه يمكن شحن الطلبات في كثير من الأحيان خلال أيام بدلاً من انتظار جدولة الإنتاج. يمكن مناقشة المتطلبات العاجلة مباشرة مع فريق Wewin لمطابقة المخزون المتوفر مع مواصفات المشروع.
تثبيت الموقع: ما يتم تفويته في أغلب الأحيان
ال duct system can be perfectly manufactured and still underperform if installation is careless. From over a decade of production feedback and contractor interactions, these are the areas where problems cluster:
- تباعد دعم القناة: يجب ألا تزيد المسافة بين الدعامات عن 1.0 متر للقنوات الدائرية و0.8 متر للقنوات المسطحة لمنع الترهل الذي يشوه شكل الوتر ويؤدي إلى خسائر احتكاك غير مخطط لها.
- ختم المقرنة: يجب فحص الوصلات المغلفة بالشريط بعد اهتزاز صب الخرسانة - أحيانًا تعمل الهزازات على إزاحة الأختام المثبتة بشكل صحيح.
- اختراق القناة في العلاقات النموذجية: عندما تمر روابط الشكل بالقرب من خطوط مجاري الهواء، يكون الضرر شائعًا؛ الحد الأدنى من المسافة الواضحة 50 ملم ينبغي الحفاظ عليها.
- دفع حبلا مقابل سحب: بالنسبة للأوتار الطويلة (> 40 مترًا)، يفضل السحب بدلاً من الدفع لمنع حبس الطيور داخل القناة.
الse are operational details that factory specifications cannot control — but they are where the gap between designed and delivered prestress often originates.
