نظام القوالب المغناطيسية الصانع

كيف أ نظام القوالب المغناطيسية يعمل في الواقع

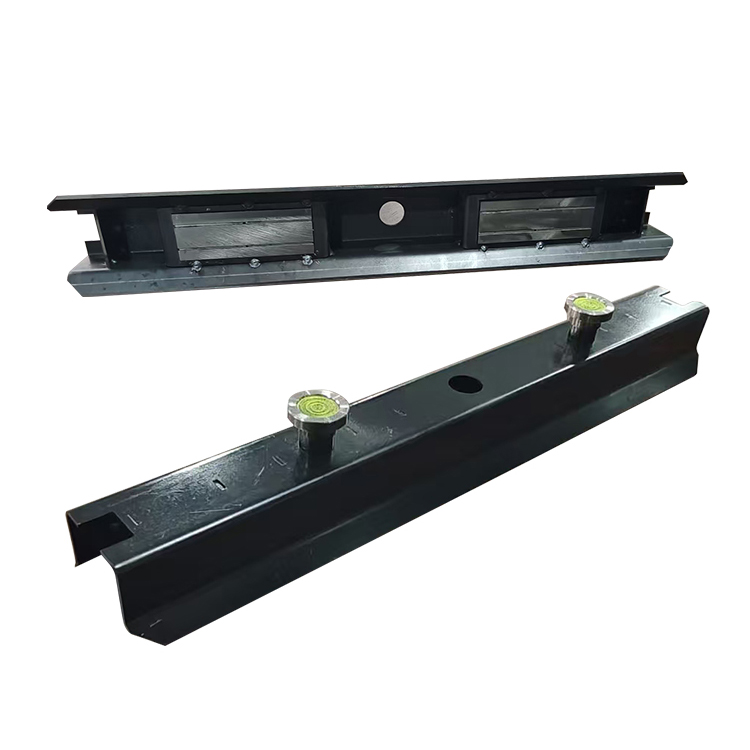

يوجد في قلب كل وحدة قوالب صب مغناطيسية مجموعة مغناطيس دائم عالية الأداء - عادةً ما تستخدم كتل مغناطيسية من NdFeB (النيوديميوم والحديد والبورون) الموجودة داخل غلاف فولاذي مع ذراع تحرير ميكانيكي أو برغي. عندما يتم وضع الوحدة على طاولة صب الفولاذ، يتم تثبيت المغناطيس على سطح السرير بقوة إمساك تتراوح عادة من 800 كجم إلى أكثر من 2000 كجم لكل وحدة ، اعتمادا على النموذج. وهذا يكفي لتحمل الضغط الجانبي للخرسانة الطازجة دون أي تثبيت إضافي.

لتحرير المغناطيس، يقوم المشغل ببساطة بإدارة الرافعة أو المسمار، الذي يقوم بتدوير آلية تبديل القطب الداخلية ويحيد المجال المغناطيسي الخارجي. يمكن بعد ذلك رفع المصراع الجانبي لقوالب صب الخرسانة بشكل نظيف. العملية برمتها تستغرق ثواني. لا توجد أدوات تأثير، ولا بقايا، ولا ضرر على السطح.

ال design also matters for concrete quality. Because there are no penetrations in the casting bed and the formwork sits flush, there are fewer leak points — which translates to cleaner edges on the finished element and less post-processing work.

المكونات الرئيسية للنظام الكامل

نظام القوالب المغناطيسية ليس مجرد صندوق مغناطيسي. إنه نظام بيئي من الأجزاء المتشابكة التي تحتاج إلى العمل معًا بشكل موثوق بعد التحول. إن فهم ما يجري في الإعداد الكامل يساعد المشترين على تجنب التقليل من المواصفات - والمفاجآت الباهظة الثمن التي تتبع ذلك.

إحدى المناطق التي يتم تجاهلها غالبًا هي طبقة المحول وأجزاء التجميع — عناصر التوصيل التي تسمح لوحدة مغناطيسية واحدة بالعمل مع ملفات تعريف مصراع مختلفة أو التعامل مع تكوينات الإدخال غير القياسية. إن القيام بذلك بشكل صحيح منذ البداية يمنع التعديلات الميدانية التي تؤثر على الدقة.

كيف تبدو الأرقام في الإنتاج الحقيقي

إن التحول من القوالب التقليدية المثبتة بمسامير إلى النظام المغناطيسي له تأثيرات قابلة للقياس على مخرجات الإنتاج. وتختلف المكاسب حسب تخطيط المصنع ومزيج المنتجات، ولكن بيانات الصناعة التي تراكمت على مدى العقد الماضي تشير باستمرار في اتجاه واحد.

ال trend is clear: plants using magnetic formwork are progressively optimizing their workflows. A typical flat-bed precast factory sees setup time per element drop from around من 55 إلى 60 دقيقة مع القوالب المثبتة بمسامير، ومن 12 إلى 18 دقيقة مع النظام المغناطيسي - تخفيض يتجاوز 70% في بعض المنشآت. ويترجم ذلك بشكل مباشر إلى المزيد من عمليات الصب في كل نوبة عمل وإنتاجية أسرع دون إضافة عمالة.

العمل مع الشركة المصنعة التي تعرف المنتج

الre's a meaningful difference between buying magnetic formwork components off a catalog and working with a manufacturer who has actually engineered the magnets inside. نينغبو ويوين مغناطيس المحدودة يجلس في تلك الفئة الثانية. يقع مقر شركة Wewin في نينغبو، الصين - أحد أكثر المراكز تركيزًا في العالم لتصنيع المغناطيس الدقيق - وتنتج مجموعات المغناطيس الدائم الأساسية التي تجعل هذه الأنظمة تعمل، وقد وسّعت تلك الخبرة لتشمل مكونات حلول القوالب المغناطيسية الكاملة.

ما يعنيه ذلك عمليًا: عندما يكون لديك تطبيق غير قياسي - ارتفاع غالق غير عادي، ومحول إدخال مخصص، ووحدة مغناطيسية تحتاج إلى ملاءمة سماكة طبقة صب غير قياسية - يمكن لفريق التصميم الداخلي في Wewin التعامل مع المشكلة الهندسية مباشرةً بدلاً من توجيه السؤال من خلال الموزع الذي يمررها إلى المنبع على أي حال. والنتيجة هي تنفيذ أسرع للمواصفات المخصصة ومسار أقصر من المتطلبات إلى النموذج الأولي للعمل.

إن موقع Wewin كشركة مصنعة مقرها الصين مهم أيضًا بالنسبة لهيكل التكلفة. يتم إنتاج مادة ندفيب المغناطيسية في الغالب في الصين، والتصنيع بالقرب من سلسلة التوريد يعني تحكمًا أفضل في المواد وتسعيرًا أكثر استقرارًا - وهو أمر مهم بشكل خاص بالنظر إلى مدى تحرك سوق المواد المغناطيسية. تم تصميم المنتجات التي تغادر منشأة Wewin لتدوم فترة خدمة طويلة في البيئات الصناعية الصعبة: الاتصال اليومي بالخرسانة، ودورة الإطلاق، والتخزين الخارجي، والضغوط الميكانيكية للنقل وإعادة الاستخدام.

سواء كنت بحاجة إلى وحدات كتالوج قياسية أو تكوين مصمم خصيصًا، تبدأ العملية بمحادثة مع فريق التصميم. تحتفظ Wewin بقائمة منتجات حالية تغطي تطبيقات القوالب المغناطيسية الأكثر شيوعًا - الصناديق المغناطيسية، ومكونات المحول والتجميع، وحوامل الإدخال - ويمكنها أيضًا تحديد نطاق العمل المخصص للمشترين ذوي المتطلبات المحددة. يتم التصنيع داخل الصين، مما يبقي مراقبة الجودة في مكان واحد وسلسلة التوريد قصيرة.

اختيار الحق مغناطيسي Formwork التكوين

ليست كل أنظمة القوالب المغناطيسية ذات حجم أو تكوين مماثل. تعتمد المواصفات الصحيحة على العديد من المتغيرات التي يجب تقييمها قبل الطلب. يظهر الخطأ في هذا - عادةً عن طريق التقليل من قوة الإمساك - كحركة قوالب صب الخرسانة أثناء الصب، مما يدمر العناصر ويخلق مشكلات تتعلق بالسلامة.

• ارتفاع صب الخرسانة والضغط: تواجه المصاريع الجانبية الأعلى ضغطًا هيدروستاتيكيًا أكبر من الخرسانة الطازجة. مصراع 200 مم ومصراع 600 مم في نفس الصب لهما أحمال جانبية مختلفة جدًا على وحدات المغناطيس.
• صب سمك الصلب السرير وحالة السطح: يتم تصنيف قوة احتجاز المغناطيس مقابل الفولاذ النظيف المسطح ذي سمك أدنى محدد (عادةً 15-20 مم). الأسرّة الرقيقة أو البالية أو ذات الطبقات السطحية ستؤدي إلى انخفاض قوة الإمساك الفعالة.
• طريقة الاهتزاز: تطبق النباتات التي تستخدم هزازات الطاولة قوى ديناميكية يمكن أن تتجاوز ضغط الخرسانة الثابت. يجب تحديد الوحدات لقدرة الاحتفاظ بالاهتزاز.
• تعقيد هندسة العنصر: العناصر المستطيلة القياسية واضحة ومباشرة. تتطلب الأشكال غير المنتظمة والفتحات والميزات ذات الزوايا قطعًا زاوية ومكونات محول مخصصة.
• تردد الدورة: تحتاج النباتات كبيرة الحجم التي تقوم بتدوير عمليات صب متعددة يوميًا إلى وحدات مغناطيسية مُصنفة من أجل تحمل دورة الإطلاق العالية - تتمتع الآلية الداخلية بعمر خدمة محدود يختلف بشكل كبير بين درجات المنتج.
