ما الذي يجعل الألواح الأساسية المجوفة مختلفة عن الألواح الصلبة مسبقة الصب؟

السمة المميزة للبلاطة الأساسية المجوفة هي سلسلة من الفراغات الدائرية أو البيضاوية أو على شكل دمعة والتي تمتد على طول اللوحة بالكامل. يتم تشكيل هذه النوى أثناء البثق أو الصب المنزلق باستخدام أدوات تشكيل النواة المجوفة التي يتم سحبها كمجموعات خرسانية، تاركة وراءها قنوات مستمرة. قد تحتوي اللوحة الأساسية المجوفة القياسية بسمك 200 مم على خمسة إلى سبعة قلوب، يبلغ قطر كل منها 150 مم تقريبًا، مما يؤدي إلى إزالة كمية كبيرة من الخرسانة التي قد تضيف وزنًا ساكنًا دون المساهمة بشكل ملموس في قدرة الانحناء.

نظرًا لأن النوى موضوعة في منطقة المحور المحايد للوحة حيث تساهم الخرسانة بأقل قدر من مقاومة الانحناء، فإن إزالة هذه المادة له تأثير ضئيل على الأداء الهيكلي. يتم وضع خيوط الإجهاد المسبق، والتي عادة ما تكون ذات سبعة أسلاك بقطر 9.5 مم إلى 15.2 مم، في الحواف السفلية حيث تكون قوى الشد أعلى أثناء تحميل الخدمة. هذا المزيج من المقطع العرضي المفرغ والفولاذ المسبق الإجهاد الموضوع بشكل استراتيجي هو ما يسمح للألواح الأساسية المجوفة بالامتداد لمسافات طويلة مع استخدام مواد أقل من البلاطة الصلبة المكافئة.

مقارنة الوزن النموذجية بين الألواح المجوفة والألواح الصلبة مسبقة الصب بسماكات مشتركة
سمك البلاطة	الوزن الأساسي المجوف	وزن البلاطة الصلبة	تخفيض الوزن
150 ملم	220 كجم/م²	360 كجم/م2	39 بالمئة
200 ملم	280 كجم/م²	480 كجم/م²	42 بالمئة
300 ملم	380 كجم/م2	720 كجم/م²	47 بالمئة
400 ملم	490 كجم/م²	960 كجم/م²	49 بالمئة

عملية التصنيع من سرير الصب إلى اللوحة النهائية

يتم إنتاج الألواح الأساسية المجوفة على أسِرَّة صب طويلة، غالبًا ما يتراوح طولها من 100 إلى 150 مترًا، وذلك باستخدام طرق البثق الجاف أو طرق التشكيل المنزلق بالصب الرطب. في عملية البثق، تتحرك الآلة على طول الطبقة لترسب خرسانة منخفضة الركود حول أنابيب تشكيل القلب أثناء ضغطها من خلال الاهتزاز وعمل المثقاب. يستخدم التشكيل المنزلق مزيجًا أكثر رطوبة قليلاً ونوى قابلة للنفخ أو صلبة يتم استخلاصها مع تقدم الماكينة. تنتج كلتا الطريقتين ألواحًا متواصلة يتم قطعها لاحقًا إلى الأطوال المطلوبة باستخدام مناشير الماس بمجرد وصول الخرسانة إلى القوة الكافية.

تسلسل الإجهاد والتوتر

قبل وضع الخرسانة، يتم ربط خيوط الإجهاد المسبق على طول كامل طبقة الصب ويتم شدها باستخدام الرافعات الهيدروليكية لقوى تتراوح عادة بين 100 و200 كيلونيوتن لكل حبلا اعتمادًا على حجم الجديلة ومتطلبات التصميم. تظل الخيوط تحت التوتر أثناء صب الخرسانة ومعالجتها. بمجرد أن تحقق الخرسانة قوة إطلاق تقريبًا 28 إلى 35 ميجا باسكال ، عادةً في غضون 12 إلى 18 ساعة عند استخدام المعالجة بالبخار، يتم قطع الخيوط أو تحريرها. يؤدي ذلك إلى نقل قوة الشد إلى الخرسانة، مما يؤدي إلى إنشاء إجهاد ضغط داخلي يقاوم ضغوط الشد الناتجة عن أحمال الخدمة.

عمليات المعالجة والقطع

تعمل غرف المعالجة بالبخار أو الأغطية الساخنة على تسريع اكتساب القوة بحيث يمكن إعادة استخدام أسرة الصب في دورة يومية. بعد تحرير الجدائل، يتم قطع الألواح بأطوال وعروض محددة، مع إضافة الشقوق والثقوب والحواف في هذه المرحلة إما عن طريق القطع بالمنشار أو عن طريق إدخال الكتل قبل الصب. تتضمن فحوصات مراقبة الجودة في هذه المرحلة قياس الحدبة، وفحص تشطيب السطح، والتحقق من الأبعاد وفقًا لرسومات المشروع قبل نقل الألواح إلى ساحة التخزين للتحميل.

البيانات المرجعية للمساحة والحمولة

تعتبر قدرة الامتداد هي عامل الاختيار الأكثر أهمية للبلاطات الأساسية المجوفة، وتعتمد على عمق البلاطة ونمط الجدائل وقوة الخرسانة والتحميل المطبق. تمثل الأشكال التالية السعات المنشورة بشكل شائع للمقاطع الأساسية المجوفة القياسية المستخدمة في تطبيقات الأرضيات ذات الأحمال المتراكبة في النطاق النموذجي لإشغال المكاتب والسكن.

الحد الأقصى التقريبي للامتدادات للألواح المجوفة تحت حمل متراكب قدره 2.5 كيلو نيوتن لكل متر مربع
عمق البلاطة	عدد السواحل	أقصى مدى	الاستخدام النموذجي
150 ملم	4 فروع	6.5 م	طوابق سكنية
200 ملم	6 فروع	8.8 م	أرضيات المكاتب
250 ملم	8 فروع	11.2 م	منصات البيع بالتجزئة ومواقف السيارات
320 ملم	10 فروع	14.6 م	أسطح المستودعات طويلة المدى
400 ملم	12 فروع	18.0 م	الهياكل الصناعية

يجب التعامل مع هذه الأرقام كنقاط مرجعية للبدء، نظرًا لأن تقديرات الامتداد الفعلية تعتمد على هندسة القسم المحددة للشركة المصنعة، وقوة ضغط الخرسانة المستخدمة (عادةً من 40 إلى 50 ميجا باسكال لإنتاج النواة المجوفة)، وحدود الانحراف المطلوبة للتطبيق. ينشر العديد من الشركات المصنعة جداول مفصلة لنطاق التحميل تأخذ في الاعتبار كلاً من الحمل الميت المتراكب ومجموعات الحمل المباشر بشكل منفصل، وعادةً ما يتحقق المصممون الإنشائيون من الانحراف في ظل ظروف قابلية الخدمة بالإضافة إلى التحقق من سعة اللحظة النهائية.

تسلسل التثبيت في الموقع

تصل الألواح الأساسية المجوفة إلى الموقع وقد تم معالجتها بالفعل وجاهزة لوضعها، وهو أحد الأسباب الرئيسية التي تجعل المشاريع تختار هذا النظام بدلاً من البدائل المصبوبة في مكانها. يمكن لطاقم الانتصاب النموذجي أن يضع بين 300 و 500 متر مربع من الأرضيات يوميًا اعتمادًا على سعة الرافعة وحجم اللوحة وظروف الوصول إلى الموقع.

تأكد من أن أسطح المحامل مستوية وعلى الارتفاع الصحيح، ومتلألئة حسب الحاجة للحفاظ على محمل اللوحة الثابت
رفع الألواح باستخدام حلقات الرفع أو أجهزة رفع الجدائل المصبوبة في أطراف اللوحة، مع الحفاظ على زوايا التثبيت المناسبة
ضع الألواح على شرائط المحامل، عادةً ما تكون من النيوبرين أو وسادات مطاطية مماثلة، مع طول محمل ثابت على كل طرف
قم بمحاذاة حواف اللوحة وضبط التباعد قبل حشو الممرات الطولية بين اللوحات المجاورة
ضع التعزيز في الممرات الرئيسية حيثما يكون ذلك مطلوبًا وصب الجص لربط الألواح المجاورة في الحجاب الحاجز المستمر
قم بتركيب سطح هيكلي إذا كان محددًا، وعادة ما يكون من 50 إلى 75 مم من الخرسانة المسلحة لتسوية السطح وتحسين عمل الحجاب الحاجز
استكمال التوصيلات عند الكمرات المحيطة وجدران القص حسب المخططات الإنشائية للمشروع

يعد طول المحمل من التفاصيل المهمة التي غالبًا ما يتم الاستهانة بها. تتطلب معظم الرموز حدًا أدنى لطول التحمل يبلغ 75 ملم للألواح المجوفة على دعامات من الصلب أو الخرسانة، على الرغم من أن العديد من المصممين يحددون 100 مم أو أكثر لزيادة هامش الأمان وإمكانية التسامح. يمكن أن يؤدي المحمل غير الكافي إلى تشقق أو تشظي موضعي في نهايات اللوحة، خاصة عندما تتعرض الألواح لنمو الحدبة أو الحركة الحرارية بعد التثبيت.

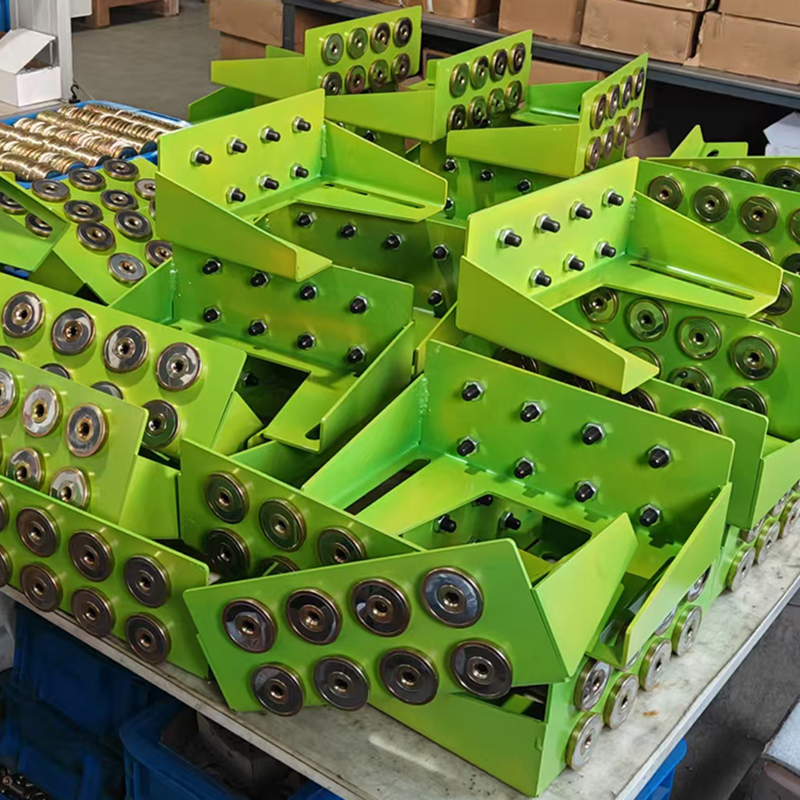

ملحقات الخرسانة مسبقة الصب تستخدم مع الأنظمة الأساسية المجوفة

نادرًا ما يكون نظام الأرضية المجوفة مجرد ألواح وجص. يعتمد التثبيت الكامل على مجموعة من الملحقات الخرسانية مسبقة الصب التي تتعامل مع التوصيلات ومقاومة الطقس والدعم وتفاصيل التشطيب. إن اختيار الملحقات المناسبة له تأثير مباشر على كل من سرعة التثبيت والأداء طويل المدى لمجموعة الأرضية أو السقف.

منصات تحمل وشرائط الدعم

توضع منصات التحمل بين الجانب السفلي من اللوح الأساسي المجوف والعارضة الداعمة أو الجدار أو الحافة. تقوم هذه الشرائط المرنة، المصنوعة عادة من النيوبرين، بتوزيع حمل التفاعل بالتساوي وتستوعب الدورات والحركات الصغيرة دون نقل الأحمال النقطية إلى الخرسانة. تتراوح السماكة القياسية من 3 مم إلى 10 مم، مع تحديد تصنيفات الصلابة بناءً على إجهاد التحمل المتوقع.

أجهزة الرفع والتركيب

يتم صب حلقات الرفع، ورافعات الجدائل، ومثبتات الرفع الغائرة في الألواح أثناء الإنتاج للسماح بالتعامل الآمن مع الرافعة. بعد التثبيت، عادةً ما يتم ملء جيوب التثبيت الغائرة بمادة غير قابلة للانكماش للحفاظ على سطح مستوٍ. يتم أيضًا استخدام أشكال الحواف والأغطية النهائية أثناء الإنتاج لإغلاق النوى المجوفة عند نهايات الألواح، مما يمنع تسرب الخرسانة أو الجص إلى الفراغات أثناء وضع الطبقة العلوية.

مواد حشو المفاصل ومواد الجص

الجص Keyway، عادة عبارة عن مزيج أسمنتي غير قابل للانكماش أو معدل بالبوليمر، يملأ المفاصل الطولية بين الألواح وهو ضروري لتوزيع الأحمال عبر الوحدات المجاورة. يتم استخدام القضبان الداعمة والمواد المانعة للتسرب في المفاصل المحيطة وفواصل التمدد للحفاظ على مقاومة الطقس مع السماح بالحركة الحرارية. بالنسبة لتطبيقات السقف، يتم دمج الملحقات الإضافية ومكونات الصرف عند حواف اللوحة والاختراقات.

الملحقات الخرسانية مسبقة الصب الشائعة ووظيفتها الأساسية داخل التركيب الأساسي المجوف
ملحق	وظيفة	مادة نموذجية
منصات تحمل	توزيع أحمال التفاعل على الدعامات	المطاط الصناعي النيوبرين
قبعات نهاية	ختم النوى المجوفة في نهايات اللوحة	البلاستيك أو الخرسانة سابقة الصب
الجص Keyway	ربط الألواح المجاورة لنقل الحمولة	خليط اسمنتي غير قابل للانكماش
رفع المراسي	تمكين التعامل مع الرافعة أثناء التشييد	فولاذ عالي القوة
مانع التسرب المشترك	محيط مانع لتسرب الماء ومفاصل التمدد	البولي يوريثين أو السيليكون

اعتبارات التكلفة واقتصاديات المشروع

توفر الألواح الأساسية المجوفة عمومًا تكلفة تركيب أقل من الأرضيات الخرسانية المصبوبة في مكانها لمسافات تتجاوز 6 أمتار، ويرجع ذلك إلى حد كبير إلى انخفاض قوالب صب الخرسانة والتدعيم ومتطلبات العمالة في الموقع. غالبًا ما تكون تكلفة المواد لكل متر مربع للألواح الأساسية المجوفة أقل بنسبة 15 إلى 25 بالمئة من البلاطة المصبوبة المكافئة عند حساب التكلفة المجمعة للخرسانة، والقوالب المؤقتة، والتسليح، وجدول البناء الممتد الذي تتطلبه أنظمة الصب في المكان.

تصبح تكلفة النقل عاملاً مهمًا للألواح الأساسية المجوفة نظرًا لطولها ووزنها، حيث تحد معظم المشاريع من مسافة النقل الاقتصادية إلى ما يقرب من 150 إلى 250 كيلومترًا من مصنع الإنتاج قبل أن تؤدي تكاليف النقل إلى تآكل وفورات المواد. تستفيد المشاريع الواقعة بالقرب من مصنع مسبق الصب أكثر من هذا النظام، في حين قد تحتاج المواقع البعيدة إلى وزن النواة المجوفة مقابل البدائل المتاحة محليًا مثل الروافد الخشبية أو الأسطح الفولاذية ذات الطبقة الخرسانية.

تأثير الجدول الزمني

نظرًا لأن الألواح الأساسية المجوفة تصل معالجة وجاهزة للتحميل، غالبًا ما يمكن السير على الأرضيات في غضون ساعات من وضعها، مما يسمح للتداولات ببدء العمل على المستوى أدناه على الفور تقريبًا. يُشار إلى هذا الجدول الزمني المضغوط بشكل متكرر باعتباره المحرك الأساسي لاختيار الأنظمة المجوفة بدلاً من الأنظمة المصبوبة في المباني متعددة الطوابق، حيث تترجم كل دورة طابقية يتم حفظها مباشرة إلى تقليل المدة الإجمالية للمشروع وانخفاض تكاليف التمويل أثناء البناء.

التطبيقات الشائعة عبر أنواع البناء

يتم استخدام الألواح الأساسية المجوفة عبر مجموعة واسعة من أنواع المباني لأن النظام يتكيف بشكل جيد مع ألواح الأرضية المتكررة وأحجام الخليج الموحدة. يلخص الجدول أدناه الأماكن التي يتم فيها تحديد هذا النظام بشكل متكرر ولماذا.

التطبيقات النموذجية للألواح الخرسانية مسبقة الصب المجوفة حسب نوع المبنى
نوع المبنى	عمق البلاطة المشتركة	الميزة الرئيسية
شقق سكنية	150-200 ملم	الكتلة الصوتية ودوران الوحدة السريع
مباني المكاتب	200-250 ملم	مساحات طويلة وواضحة لمخططات الطوابق المفتوحة
هياكل مواقف السيارات	250-320 ملم	المتانة والحد الأدنى من الصيانة
المستودعات والمراكز اللوجستية	300-400 ملم	فتحات واسعة للأرفف والمعدات
مرافق التخزين البارد	250-320 ملم	يمكن استخدام النوى لخطوط التدفئة أو التبريد الإشعاعية

أحد التطبيقات التي تستحق تسليط الضوء عليها هو استخدام النوى المجوفة نفسها كقنوات خدمة. في بعض المشاريع، يتم توجيه القنوات الكهربائية أو الكابلات ذات الجهد المنخفض أو حتى الأنابيب الصغيرة للأنظمة المشعة عبر النوى قبل حشو الوصلات الطرفية، مما يحول ما يمكن أن يكون مساحة فارغة مهدرة إلى بنية تحتية قابلة للاستخدام. يتطلب هذا النهج تنسيقًا دقيقًا أثناء مرحلة التصميم حيث يجب تخطيط نقاط الوصول الأساسية قبل صب الألواح.

مقاومة الحريق والأداء الحراري

تعد مقاومة الخرسانة الطبيعية للحريق إحدى الفوائد المتأصلة للألواح المجوفة، حيث تحقق الألواح النموذجية مقاس 200 مم معدلات مقاومة للحريق تبلغ 2 ساعة أو أكثر بدون مقاومة إضافية للحريق، اعتمادًا على الغطاء الخرساني للخيوط سابقة الإجهاد ومعيار الاختبار المحدد المطبق. وهذا يجعل الأنظمة الأساسية المجوفة جذابة بشكل خاص لفصل الإشغالات في المباني متعددة الاستخدامات أو توفير التقسيم في مواقف السيارات أسفل المساحات المشغولة.

حرارياً، توفر النوى المجوفة درجة من العزل مقارنة بالألواح الصلبة ذات السماكة المتساوية، حيث أن الهواء المحبوس داخل الفراغات لديه موصلية حرارية أقل من الخرسانة. ومع ذلك، نادرًا ما تلبي الألواح الأساسية المجوفة وحدها متطلبات عزل الغلاف الحديثة لتطبيقات السقف أو الجدران الخارجية، لذلك يتم إقرانها عادةً بألواح عزل صلبة أو طبقات معزولة أو أنظمة ألواح معزولة عند استخدامها في غلاف المبنى بدلاً من تطبيقات الأرضيات الداخلية.

فحوصات الجودة قبل قبول اللوحات المسلمة

يساعد تلقي عمليات الفحص في موقع العمل على اكتشاف المشكلات قبل تركيب اللوحات، عندما تكون التصحيحات أسهل بكثير وأقل تكلفة. تشمل العناصر الرئيسية التي يجب التحقق منها عند الوصول الأبعاد الإجمالية للوحة وفقًا للرسومات التنفيذية، والحدبة ضمن التسامح المسموح به (عادةً ما يقتصر على حوالي 1 مم لكل متر من الامتداد لمعظم التطبيقات)، وحالة السطح الخالية من التشققات الكبيرة أو قرص العسل، والتأكيد على أن نقاط الرفع، والحواجز، والألواح المدمجة تتوافق مع متطلبات المشروع.

الحدبة والحدبة التفاضلية

الحدبة، وهي القوس الصاعد الطفيف الذي ينتج عن الإجهاد المسبق، أمر طبيعي ومتوقع في الألواح الأساسية المجوفة. ما يهم أكثر بالنسبة للتركيب هو الحدبة التفاضلية بين الألواح المتجاورة، حيث أن الاختلافات الكبيرة يمكن أن تخلق أسطحًا متدرجة يصعب تسويتها باستخدام الطبقة العلوية وحدها. يهدف المصنعون عادةً إلى الحفاظ على الحدبة التفاضلية بين الألواح المتجاورة بالداخل 10 إلى 15 ملم للوحات ذات الطول المماثل وتاريخ التحميل.

التوثيق والتتبع

تحمل كل لوحة عادةً علامات تعريف تشير إلى تاريخ إنتاجها، وتصميم الخلطة، وموقعها في المبنى، والتي يجب أن تتطابق مع رسومات التركيب. يؤدي الحفاظ على إمكانية التتبع هذه إلى تبسيط استكشاف الأخطاء وإصلاحها في حالة ظهور أي أسئلة حول الأداء بعد التثبيت ودعم السجلات الدقيقة المدمجة لإدارة المنشأة.
